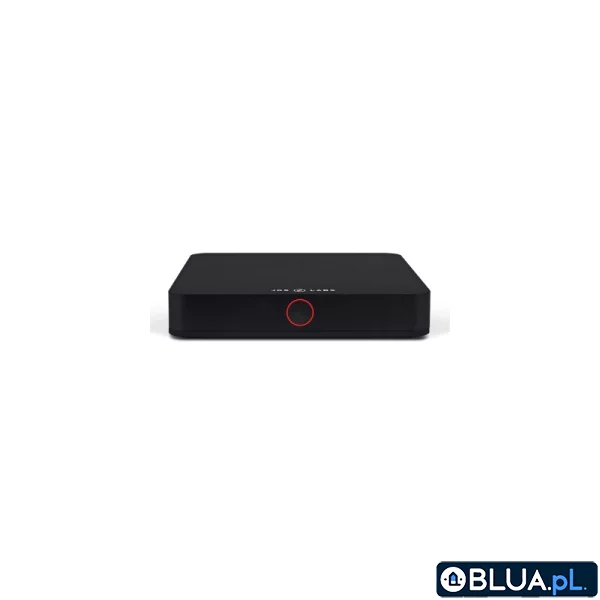

JDS Labs EL DAC II

Przetwornik cyfrowo - analogowy

Uproszczone audio w nowej formie

Zaprojektowaliśmy linię Element z myślą o precyzyjnym dopasowaniu i funkcjonalności. EL DAC II zapewnia wyjątkową wydajność swojego poprzednika dzięki funkcji wyciszania przekaźnika, silnikowi USB klasy 2 opartemu na XMOS z oscylatorem MEMS, izolowanym transformatorowo wejściem koncentrycznym i wejściem optycznym o wyższej wydajności. EL Amp II umożliwia też przełączanie jednym przyciskiem między słuchawkami a głośnikami.

FUNKCJE:

OSCYLATOR MEMS

Silnik USB EL DAC II jest taktowany przez oscylator SiTime MEMS ze stabilnością częstotliwości ± 10ppm, zapewniając nieskazitelny jitter.

WYCISZANIE PRZEKAŹNIKA

Przekaźniki sterowane mikroprocesorem są standardem w EL DAC II, dzięki czemu włączenie zasilania i zmiany trybu wejścia są wolne od słyszalnych stanów przejściowych.

AUDIO USB KLASY 2

EL DAC II obsługuje PCM do 32/384 kHz przez niestandardowy silnik UAC2 oparty na XMOS XU208. Chociaż nie twierdzimy, że żadna przewaga wysokich częstotliwości próbkowania nie jest wymierna, obsługa UAC2 i ASIO zaspokoi Twoje dążenie do perfekcyjnego słuchania.

ZASILANY ZEWNĘTRZNIE

EL DAC II jest zasilany przez udoskonaloną sieć zasilającą, z zewnętrznym transformatorem AC i 13 regulatorami, które zapewniają stałe napięcie szyny i bardzo niskie tętnienia. Nigdy więcej nie przejmuj się koncentratorami USB lub problemami z zasilaniem systemu operacyjnego.

PODŚWIETLANY PIERŚCIEŃ

Obecność EL DAC II jest subtelnie podkreślana czułym na dotyk, funkcjonalnym podświetlanym pierścieniem.

WYJŚCIE Z SUMOWANIEM RÓŻNICOWYM

Wyjście różnicowe przetwornika cyfrowo-analogowego AK4493EQ jest sumowane przez niskoszumowy stopień wyjściowy NJR ze sprzężeniem DC na całej długości. Pozwala na zasilenie dowolnego obciążenia, jakie jest wymagane.

S / PDIF IZOLOWANE TRANSFORMATOREM

Koncentryczne wejście S / PDIF jest izolowane za pomocą transformatora impulsowego, aby zminimalizować możliwość szumu pętli uziemienia.

4-WARSTWOWA PŁYTKA DRUKOWANA

EL DAC II zbudowany jest na bazie 4-warstwowej płytki drukowanej z uziemieniem w kształcie gwiazdy, o odpowiedniej impedancji charakterystycznej 90 omów wejścia USB.

MOŻLIWOŚĆ AKTUALIZACJI OPROGRAMOWANIA UKŁADOWEGO

Nasze niestandardowe oprogramowanie układowe oparte na XMOS konfiguruje i zarządza wejściem USB EL DAC II i AK4493, z obsługą DFU dla ewentualnych przyszłych funkcji.

Specyfikacja techniczna:

WYDAJNOŚĆ DAC

• Pasmo przenoszenia 10 Hz - 20 kHz +/- 0,13 dB
• THD + N 20 Hz - 20 kHz <0,0010%
• IMD CCIF 19/20 kHz -6,03 dBFS 0,00016%
• IMD SMPTE -6,03 dBFS 0,00029%
• Szum (A ważony) -110 dBu
• Zakres dynamiczny (A ważony) 119 dB
• Błąd liniowości -90 dBFS -0,01 dB
• Przesłuchy -10 dBFS 100 K RCA -109 dB
• Komponenty jittera USB 12 kHz -126 dB
• Płytka PCB 4 warstwy
• Maksymalne wyjście liniowe DAC, 100 K 2,00 VRMS

ŁĄCZNOŚĆ

• Wejścia cyfrowe USB, TOSLINK i koncentryczne S / PDIF
• Wyjście liniowe DAC RCA

OBSŁUGA DANYCH

• Formaty audio (USB) 16 / 44,1kHz do 32 / 384kHz PCM 1.
• Formaty audio (S / PDIF) 16 / 44,1kHz do 24 / 192kHz 2.
• Interfejs USB Audio USB klasy 2
• Obsługa systemu operacyjnego sterownika USB Windows 7/8/10, OS X, Linux, Android

1. Windows 10 obsługuje 32 / 384k; Sterowniki XMOS i inne systemy operacyjne mogą ograniczać się do 24/192 kHz.
2. Wiele źródeł nie jest w stanie niezawodnie nadawać z częstotliwością 192 kHz.

WYMIARY

• Wymiary obudowy 5,8 x 5,8 x 0,9 cala
• Waga 13 uncji

W ZESTAWIE

• EL DAC II
• Zasilacz 16VAC
• Kabel USB typu A do typu B z ferrytem
• Kabel TOSLINK
