Audio GD

Unikalną cechą wszystkich produktów Audio-GD jest wykorzystanie w budowie części analogowej urządzeń, wzmacniaczy pracujących w domenie prądowej. Analogowy stopień firma Audio-GD opracowała samodzielnie, opierając się na układzie wzmocnienia lustra prądowego. Jednostopniowy wzmacniacz pracujący w domenie prądowej ACSS, zbudowany z elementów dyskretnych, bez kondensatorów sprzęgających w torze audio, charakteryzuje się wysoką szczegółowością jak i niebywale niskimi zniekształceniami. Rozwiązanie ACSS pozwoliło zminimalizować problemy wpływu komponentów elektronicznych na barwę. W torze wzmacniacza nie wykorzystuje się scalonych wzmacniaczy operacyjnych OPA. W tradycyjnych konstrukcjach wykorzystywanych przez większość firm, wzmocnienie jest realizowane w trzech stopniach, co prowadzi do kumulacji zniekształceń i ma wpływ na barwę (diagram poniżej). Priorytetem w konstrukcjach Audio-GD, jest jak najmniejszy wpływ części analogowej urządzenia na dźwięk reprodukowany poprzez przetwornik D/A. Elementy elektroniczne wykorzystywane do budowy urządzeń są bardzo starannie dobierane spośród najlepszych dostępnych, jak i produkowane specjalnie na zamówienie. Wszystkie połączenia wewnątrz obudowy są realizowane za pomocą kabli z czystej miedzi OCC. Nie jest bez znaczenia ręczny proces składania podzespołów i ich wielokrotne testy na różnych etapach produkcji. Gotowe urządzenie jest wygrzewane, a następnie powtórnie testowane przed wysyłką do klienta.

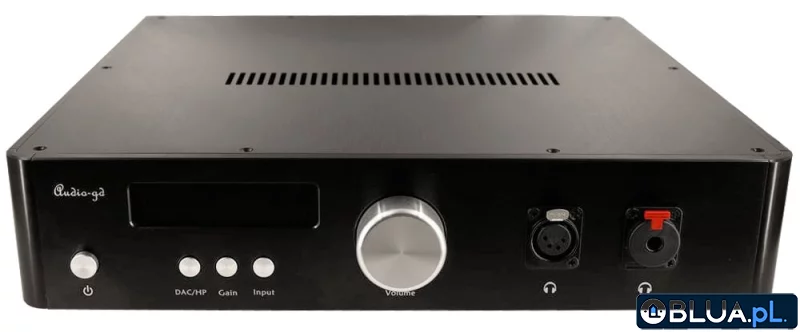

DAC R-28

R-28 to w przetwornik cyfrowo-analogowy, oparty na drabinkach rezystorowych R-2R w technologii MSB. Przetworniki R-2R pod kontrolą ultra-fast FPGA, to przedstawiciel wielobitowej konstrukcji D/A. Charakteryzują się czystym dźwiękiem, dynamiką i bardzo niskim poziomem szumu kwantyzacji. W DAC`u R-28 Audio-GD użyto 4 modułów R-2R. Urządzenie jest również w pełni zbalansowanym wzmacniaczem słuchawkowym i przedwzmacniaczem. Pełni też funkcję w dyskretnego natywnego dekodera DSD.

R-28 jest wyposażony w 6 wejść cyfrowych: HDMI; BNC 24bit/192KHz; RCA 24bit/192KHz; Optical 24bit/92KHz; I2S 32bit/384KHz; USB 32bit/384KHz; USB Amanero Combo 384. Dzięki nim jest kompatybilny ze wszystkimi popularnymi systemami przesyłu dźwięku cyfrowego. Wejście USB jest obsługiwane przez popularny Amanero Combo 384 32bit/384kHzktóry współpracuje z oscylatorami TCXO.

Parametry

Zasilanie

Jednym z kluczowych elementów w wysokiej klasie urządzeń audio jest zasilanie. Audio-GD podchodzi do tego tematu bardzo poważnie. Wszystkie, nawet najtańsze produkty Audio-GD, są wyposażone w wiele dyskretnych stabilizatorów, zasilających indywidualnie moduły składowe urządzeń. Zasilacze impulsowe tak powszechnie stosowane ze względu na swoją wydajność i prostą budowę, nie mogą zapewnić prądu o wysokiej stabilności. Dlatego Audio-GD w swoich produktach stosuje transformatory toroidalne i dyskretne stabilizatory napięcia. Każdy moduł R2R-2 ma dedykowany transformator i sekcje stabilizatorów, osobno dla części cyfrowej i dla każdego kanału części analogowej. Takie rozwiązanie gwarantuje pełną separacje elektryczną modułów. Nie ma niebezpieczeństwa, że prąd zasilania będzie nawet chwilowo niewystarczający, co objawia się w innych urządzeniach słyszalnym ograniczeniem dynamiki, szczególnie w dolnych częstotliwościach pasma odsłuchowego.

Wszystkie produkty Audio-GD są montowane w obudowach aluminiowych. Zapewnia to doskonałe ekranowanie elementów wewnętrznych.

Cechy:
Audio-GD ddaje w Wasze ręce produkt głęboko przemyślany, nowatorski, świetnie wykonany z najlepszych dostępnych elementów.

• Skonstruowany w oparciu o 4 moduły R-2R pod kontrolą FPGA ,
• 6 wejść cyfrowych:
  • Optical neutralne wejście w standardzie SPDIF 24bit/192KHz;
  • RCA neutralne wejście w standardzie SPDIF 24bit/192KHz;
  • HDMI ultra neutralne wejście w 32bitowym standardzie 32bit/384KHz;
  • USB ultra neutralne wejście oparte na Amanero Combo 384 32bit/384KHz;
  • BNC ultra neutralne wejście w standardzie SPDIF 24bit/192KHz;
  • I2S ultra neutralne wejście w 32bitowym standardzie zapewniającym ultra niski jitter 32bit/384KHz;

• Obsługiwany oversampling: NOS, x2, x4, x8 (zależny od ustawień użytkownika),
• Pamięć ostatnich ustawień parametrów pracy, przywracana przy włączeniu,
• obsługiwana gęstość zapisu do 32bit/384kHz (USB),

Informacje o FPGA:

FPGA oznacza programowalną logikę macierzy.
FPGA jest stosowana w przetwornikach DAC wysokiej klasy, jak popularny przetwornik ROCKNA WAVEDREAM. Wewnętrzna konstrukcja sprzętu jest w pełni kontrolowana przez złożone oprogramowanie. Ogromną zaletą jest to, że oprogramowanie FPGA można łatwo zaktualizować, wzbogacając je o nowe funkcje lub poprawiając wydajność. Taka konstrukcja jest bardzo elastyczna i przyszłościowa.

Zadania FPGA

FPGA jest odpowiedzialna za:
1. Wysokiej jakości interfejs SPDIF, zastępujący tradycyjne, mniej wydajne układy interfejsu SPDIF, takie jak DIR9001, WM8805 lub AK411X itp.
2. Pełny proces ponownego taktowania w kostrukcji FIFO stosowanym na wszystkich wejściach. W ten sposób dane wyjściowe są w pełni zsynchronizowane z sygnałem zegarowym w celu odrzucenia każdego jittera.
3. Wbudowany oversampling 2X, 4X i 8X orza filtry cyfrowe, a także 4 różne prawdziwe tryby NOS (tylko analogowe filtrowanie 6dB).

0,05% tolerancji w systemie regulacji wzmocnienia

W urządzeniu wbudowane są 4 kanały regulacji wzmocnienia do kontroli balansu. Sterowanie odbywa się za pomocą sygnału cyfrowego, ale zastosowane przekaźniki kontrolują rezystory w obszarze analogowym. Rezystory Vishay lub KOA 0,1% pracują w trybie równoległym, aby uzyskać tolerancję 0,05%.

Zastosowanie DAC (Digital-to-Analog Converter)

Jak sam nazwa wskazuje DAC umożliwia konwersję dźwięku zapisanego w formie cyfrowej na format analogowy. Większość źródeł dźwięku w dniu dzisiejszym to źródła cyfrowe - CD, DVD czy PC. Zazwyczaj te urządzenia posiadają już wbudowane układy DAC, często jednak, zwłaszcza w tanich urządzeniach, są to układy o niskich parametrach. Poza wyjściem analogowym źródło praktycznie zawsze posiada wyjście cyfrowe - optyczne lub coaxialne (w niektórych przypadkach USB). Sygnał cyfrowy z takiego wyjścia siłą rzeczy nie jest przetwarzany przez układ DA w odtwarzaczu - to właśnie tu na scenie pojawia się DAC. Sygnał w czystej postaci cyfrowej trafia do konwertera i dopiero tu następuje konwersja. Dzięki temu, nawet tani odtwarzacz CD może być doskonałym źródłem dla naszego zestawu HiFi. DAC współpracuje z PC na podobnej zasadzie, jak zewnętrzna karta dźwiękowa z wejściem USB.

Zastosowane technologie:

• Konstrukcja dyskretnego modułu analogowego w pełni zbalansowana bez żadnego wzmacniacza operacyjnego w kanałach sygnałowych - ACSS (Audio-gd Current Signal System).
• Tor audio pozbawiony kondensatorów sprzęgających w module analogowym.
• Non-feedback.
• Transformatory modułu zasilania R-core.
• aluminiowa obudowa.
• Montaż przewlekany.
